寸法測定・トルク測定あれこれ

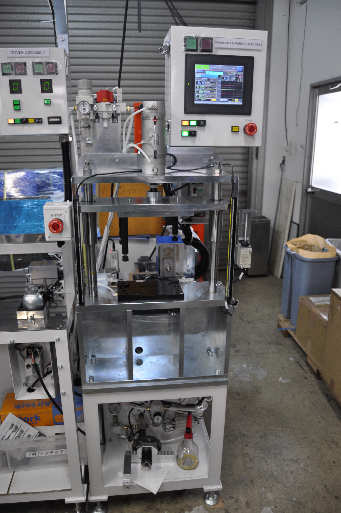

ピストントップ測定機
：クランクシャフトを回転させ、
上死点時のピストン高さを高速で測定
：カラータッチパネル
：測定分解能１μｍ
：毎回フラット面で自動ゼロ調整
：高さ検査・枚数検査・溝深さ検査など
寸法測定

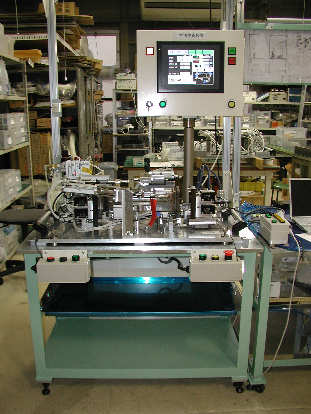

ばね荷重・寸法測定機
所定の荷重をかけたときの変位を測定する
・測定分解能１μｍ

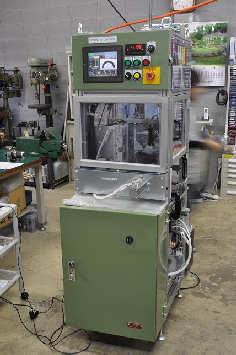

クランクシャフトの
バランスウエイト高さ
測定装置
冷蔵庫用コンプレッサーの外周を
溶接する前にワーク全高さを測定し、
不良品時は溶接機に停止信号を送る

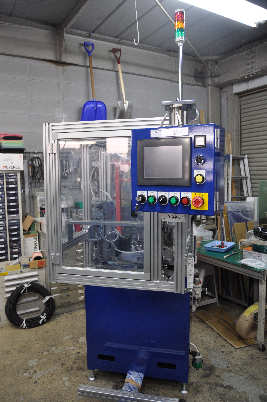

シェル高さ測定装置
各種の寸法検査装置・治具
：平面度検査、
ザグリ深さ検査、
厚さ検査、
枚数検査
高さ検査、等

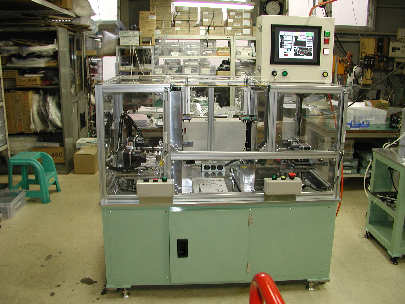

測定演算シム厚選定装置
：複数の部品の寸法を測定し集計したデータより
適当なシム厚を求め、作業指示する
その他

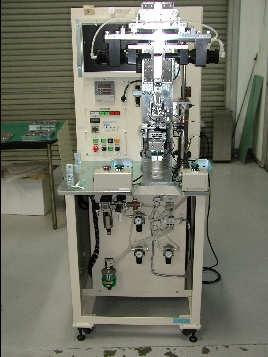

機械加工された部品のタップ穴にネジゲージをねじ込んでタップ加工のできを検査する装置
・エリアセンサー装備
・１５インチカラータッチパネル
← タップ穴検査装置
ラジエーター・オイルクーラー等の完成品のパイプ位置を測定する装置
寸法測定装置 →

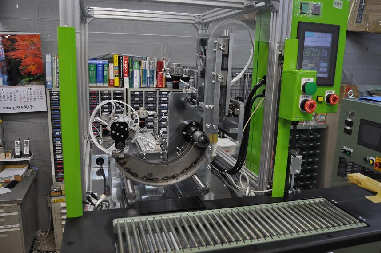

バックラッシ測定装置
①ギヤポンプの駆動ギヤにマスタギヤを所定の
軸間距離で回転させたときの回転トルクを測定する。
②マスタギヤを押しつけて一回転させた際の
軸間距離をグラフ化して偏心量を測定する
③ポンプを駆動して吐出を確認する
HOLE・BOSS測定装置
溶接組立された部品の2カ所の穴径と
ボス幅を測定する装置
：エリアセンサ装備
：完了品を次工程へ送るシュートを装備
クランクウエイトの焼きばめ後に
平面度、位置を確認する装置
フリーフローコンベア上で自動スタート
