組立装置
Ｏリング組み付け治具

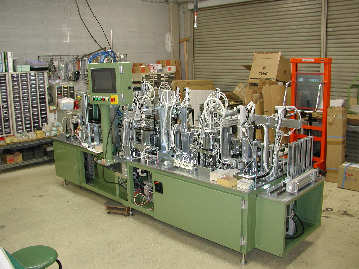

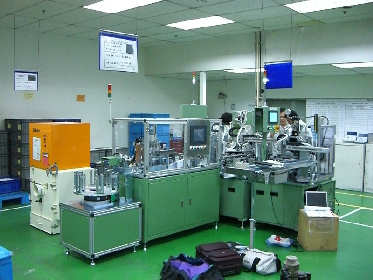

組立ライン
高さ計測し、ランク分けされた部品を選択。
皿バネ荷重を測定し荷重に適した部品を組み付ける

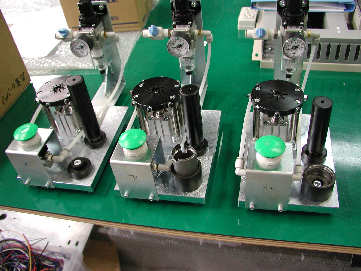

手組用治具
Ｏリングを乗せボタンを押すとＯリングが広がる
装着具をセットしボタンを離してＯリング装着される
電源不要で、エアのみで動作する

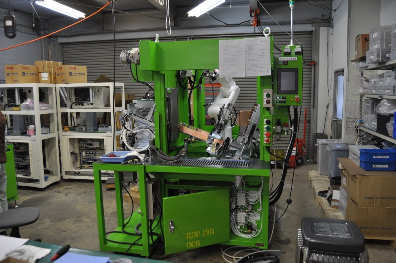

バルブプレート自動組立装置
リードバルブＡＳＳＹを検査しながら自動組立する
・部品点数８点 自動供給
・穴径を計測して機種判別
・バルブリーク検査
・カシメ荷重検査
・バルブリード枚数検査
・カシメ後のリベット高さ検査
・不良品はコンベアに排出

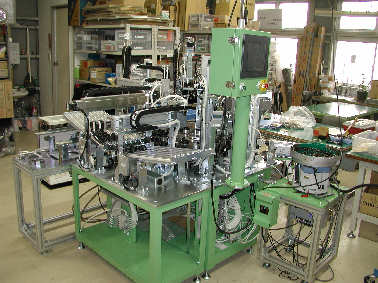

ブレーキシリンダーサブＡＳＳＹ組立機
ブレーキピストンサブＡＳＳＹを検査しながら自動組立する
・部品点数３点、パーツフィーダーとスロープで自動供給
・機種検査
・回転トルク検査
・逆転トルク検査
・圧入後の高さ検査
・不良品はコンベアに排出
・良品はバットに整列収納
・良品箱チェンジャー装備 箱は３個セット可能

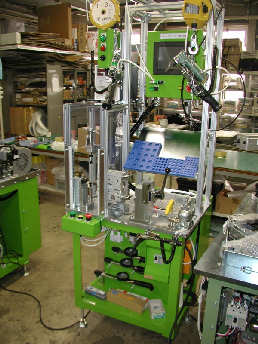

リリーフバルブ組立検査機
穴用Ｃ形止め輪を自動にて組み付ける
・止め輪はマガジンから自動供給
・バルブ部品は人手にて装着
・組み付け後、三段階のエアー圧でリリーフ検査する
・良品にはポンチでマーキング後、手前に自動払い出し
リリーフバルブ割ピン曲げ装置
・バルブ部品と割ピンは人手にて装着
・割ピン長さチェック機能あり
・良品は手前に自動払い出し
・エリアセンサー装備
バルブプレート・ヘッド 自動組立装置
リードバルブＡＳＳＹを検査しながら組み立後、
ガスケット・ヘッド・マフラ・ヘッドボルトを組み立てる装置
・部品点数８点 自動供給
・穴径を計測して機種判別
・バルブリーク検査
・ガスケット枚数検査
・バルブリード枚数検査・機種検査
・カシメ後の高さ検査
・不良品はコンベアに排出

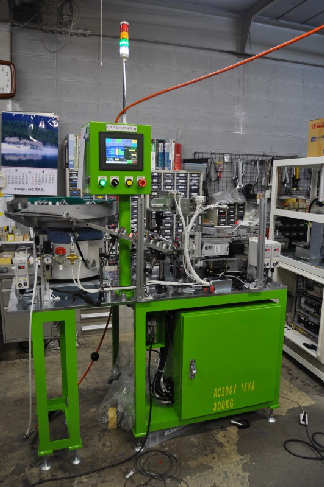

ピボットプレート自動溶接装置
パーツフィーダーにより供給される板金小片を
２個本体に溶接する装置
：完了後に次工程へ送るシュート装備

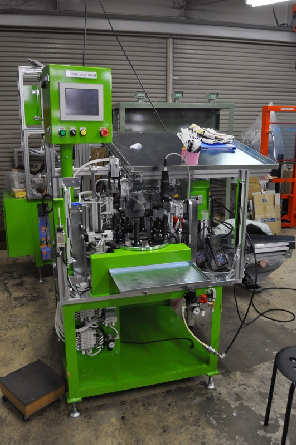

キャップ・ブーツ組み付け装置
コーン形状の板金部品に
ゴムシール部品を組み付ける装置
それぞれの部品はパーツフィーダーで自動供給

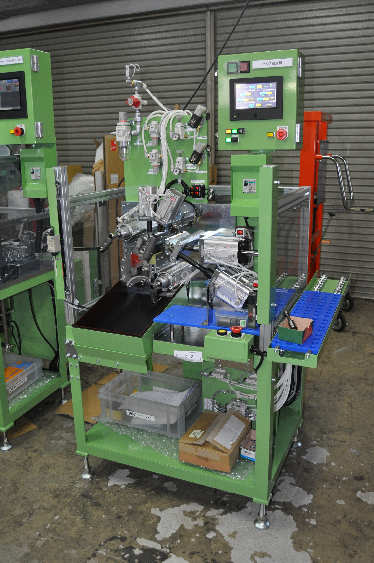

ウエッジASSY組立装置
パーツフィーダーで自動供給されるローラ２個を、
人手によりセットされたケース・軸に
自動で組み付ける装置
：軸とローラーは組み付け前に
それぞれ硬度検査を行う
：硬度NG品は自動排出される
：完了品は取り出しやすいように
手前に排出される
：エリアセンサ装備
オイルポンプバルブ組立装置
人手により所定の位置にセットされた
バルブ部品・スプリングピンを
自動的にバルブボディーに組み付ける装置
：バルブASSYに注油確認機能あり
：スプリングピンは組付け前に長さ自動確認
：完了品は取り出しやすいように
手前に排出される
：エリアセンサ装備
