組立装置

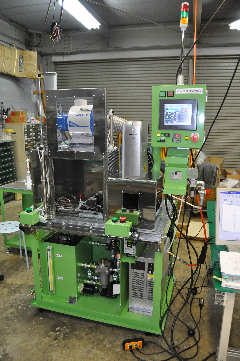

ピボットプレート自動溶接装置

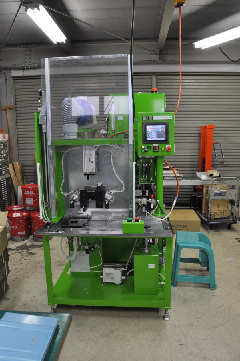

バルブプレート自動組立装置 ブレーキシリンダーサブASSY組立機
パーツフィーダーにより供給される板金小片を
2個本体に溶接する装置

 :完了後に次工程へ送るシュート装備
ブレーキピストンサブASSYを検査しながら自動組立する
 ・部品点数3点、パーツフィーダーとスロープで自動供給
 ・機種検査
 ・回転トルク検査
 ・逆転トルク検査
 ・圧入後の高さ検査
 ・不良品はコンベアに排出
 ・良品はバットに整列収納
 ・良品箱チェンジャー装備 箱は3個セット可能

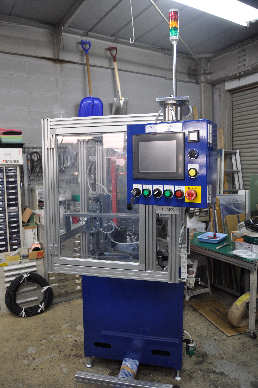

バルブプレート・ヘッド 自動組立装置
リードバルブASSYを検査しながら組み立後、
ガスケット・ヘッド・マフラ・ヘッドボルトを組み立てる装置
 ・部品点数8点 自動供給
 ・穴径を計測して機種判別
 ・バルブリーク検査
 ・ガスケット枚数検査
 ・バルブリード枚数検査・機種検査
 ・カシメ後の高さ検査
 ・不良品はコンベアに排出

組立ライン
コーン形状の板金部品に
ゴムシール部品を組み付ける装置

それぞれの部品はパーツフィーダーで自動供給
Oリング組み付け治具
手組用治具
ボタンを押すとOリングが広がる

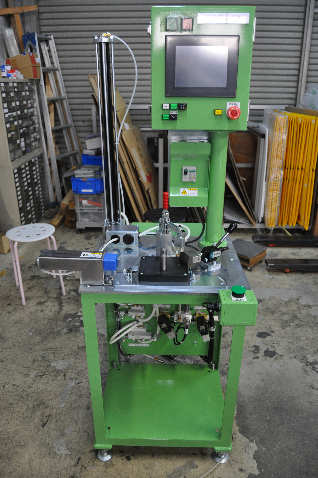

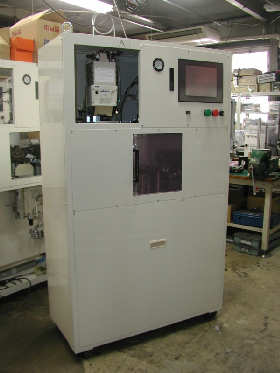

リリーフバルブ組立検査機
穴用C形止め輪を自動にて組み付ける
 ・止め輪はマガジンから自動供給
 ・バルブ部品は人手にて装着
 ・組み付け後、三段階のエアー圧でリリーフ検査する
 ・良品にはポンチでマーキング後、手前に自動払い出し

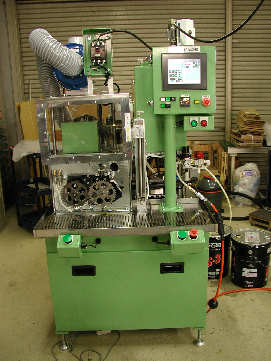

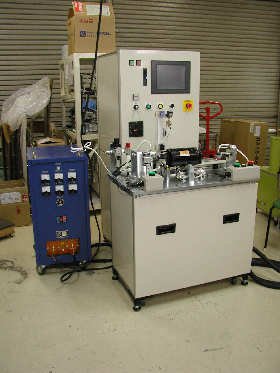

ウエッジASSY組立装置
リリーフバルブ割ピン曲げ装置
パーツフィーダーで自動供給されるローラ2個を、
人手によりセットされたケース・軸に
自動で組み付ける装置

 :軸とローラーは組み付け前に
  それぞれ硬度検査を行う
 :硬度NG品は自動排出される
 :完了品は取り出しやすいように
  手前に排出される
 :エリアセンサ装備
